Selasa, 13 Juni 2017

Tanya jawab belajar service Handphone

A= Calon peserta
B= LPK global tehnika Utama/Admin Ryancell

A : Halo selamat pagi?....Apakah Betul ini tempat belajar Teknisi Handphone Ryancell Global Tehnika Utama?...
B : Betul ini tempat Belajar teknisi Handphone..ada yang bisa kami bantu Mas?....

A : Ini pak sy mau belajar Service Handphone berapa ya biaya nya?.....
B : Biaya total 3.900.000  ini sudah biaya total termasuk degan alat hardware lengkap seperti Solder Uap, Power supply, Multitester, Pinset, Lampu Service dll . Bahan habis pakai untuk praktek, nantinya alat ini Menjadi milik peserta, Serta data firmware untuk berbagai ponsel.

A : Berapa lama belajarnya?
B: Belajar nya 15 x pertemuan, kelas ada 3 kelas pagi, kelas siang, kelas minggu ( karyawan )

untuk kelas pagi 09.00 sd 12.30 (15 hari )
untuk kelas siang 13.00 sd 16.00 ( 15 Hari )
Khusus untuk kelas minggu 10.00 sd 16.00 ( 8 Minggu )

A: Apakah dengan waktu 15 x pertemuan sudah bisa service hp nantinya
B : ya seharus nya sudah bisa,.. tergantung pesertanya bagaimana dia belajar jika belajar sungguh2 pasti bisa. pada prinsipnya belajar service hp terbagi 2 wawasan dan skill. 2 metode ini harus betul2 di kuasai terutama skill karena skill melibatkan syaraf motorik dan bekerja jadi harus kompeten bukan hanya sekedar mengerti..

A : Klo ternyata sy belum bisa juga gimana mas?.....
B: Silahkan mengulang lagi dari awal tanpa dikenakan biaya,  kecuali bahan habis pakai harus bawa sendiri seperti timah, tinner, flug dll

A: Apakah Sestelah belajar sy boleh kesana untuk konsultasi pak?....
B: Silahkan konsultasi tanpa batasi kapan saja silahkan datang….

A : apakah kalau sy belajar di sana bapak bisa menjamin saya mahir pak?....
B: Menjamin Mahir?...... Tidak ada seorangpun yang mampu menjamin atau menggaransi orang lainnya sukses atau mahir atau ahli,… karena mahir itu buah dari kegigihan, kerja keras, proses, yang di lakukannya.

Jadi mahir itu adalah Buah dari seberapa banyak dia melakukan study kasus atau Uji coba.  Bagaimana akan mahir jika orang tersebut tidak berproses dan tidak ada inisiatif misalnya selalu menunggu perintah dari orang lain untuk mengerjakan kasusnya.

jadi mahir dan sukses itu ada di tangan anda sendiri niat yang kuat dari dalam diri anda sendiri bukan dari orang lain…  jangan Serahkan nasib anda ke tangan orang lain.. mahirnya anda, ahlinya anda, sukses nya anda merupakan usaha anda sendiri bukan dari orang lain.

A: Jadi gimana pak,… bapak tidak bisa menjamin sy mahir ya pak…?
B: ya.... saya tidak sanggup menjamin anda mahir,… sy hanya sanggup menjamin ada sampai BISA.....bukan sampai mahir...setelah anda BISA silahkan pilih jalan anda sendiri untuk menjadi mahir atau biasa2 saja MAHIR adalah PILIHAN anda lah yang menentukannya. kami hanya mengantarkan anda sampai MAMPU

A: Apakah bisa di cicili biaya belajarnya?
B: Bisa untuk biaya diawal minimal 50% dari 3.9 berati 1,950. Sisanya di cicil selama belajar  Dan alat akan diberikan setelah biaya Lunas.

A: setelah sy belajar apakah saya di salurkan bekerja?......
B: jika anda ingin bekerja kami dapat merekomendasikan untuk bekerja di Vendor di bidang service Ponsel dengan catatan telah lulus uji kompetensi internal kami inti nya kami rekomendasikan jika anda sudah lulus UJI kompetensinya

A: kalo sy ingin usaha apakah sy dibantu modal?
B: Kami dapat merekomendasikan bantuan permodalan UKM PT Telkom Indonesia dengan bantuan maksimal 75 juta per orang. Dengan catatan bukan untuk memulai usaha baru akan tetapi usaha yang telah berjalan dengan ketentuan bersyarat seperti KK, KTP Suami Istri, Pas Photo, Surat Domili dari RT, Surat Keterangan Usaha dari Kelurahan, Sertifikat Penah Mengikuti Pelatihan, pinjaman selama 2 tahun. 0,6 % per bulan

A: setelah sy selesai belajar apakah ada komunitasnya sebagai tempat sharring ilmu dll,… ?
B: ya kita ada komunitasnya dengan anggota sampai ribuan di seluruh Indonesia ( Asosisasi Teknisi Telephone Seluler Indonesia ) kita berkomunikasi dengan Media Sosial sperri FB, Wa dll

A: Baik pak saya mau belajar, Caranya bagai mana?....
B: Caranya datang langsung ke Lokasi Belajar di Jl. Dalang jembatan 6. Samping RS rawalumbu Bekasi Depan parkir Motor

atau silahkan cari lokasi di Google MAPS rs Rawalumbu. Posisi depan parkir motor. RYANCELL warna kuning jembatan 6. Setelah ketemu tempatnya silah kordinasi untuk mengisi formulir yang telah kami sediakan,… sebagai tanda jadi 100.000  atau BOOKING tempat pastikan anda berikan sebagai tanda anda telah fix mengikuti belajar. Karena kursi hanya tersedia 4 orang saja untuk setiap kelas, maximal 4 orang saja

silahkan hubungi WA kami di 081399669995 Global tehnika Yopi Purnama

Kamis, 23 Februari 2017

PAKET BELAJAR TEKNISI HANDPHONE

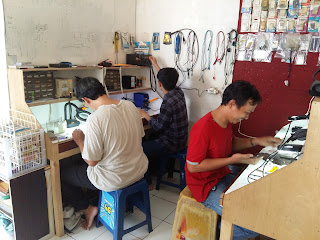

Ruang Belajar Private di Rawalumbu


Ryan cell Rawalumbu Samping RS Rawalumbu

kami membuat sejarah pertama Di MUSEUM REKOR INDONESIA service 1000 handphone dalam sehari dengan 75 Teknisi bersama Telkom Indonesia

Pada tanggal 18 Desember 2016 di Jakarta Car free day
Jl. Jendral Sudirman DUKUH ATAS kami ukir sejarah REKOR MURI dengan service 1000 handphone dalam sehari yang di dukung TELKOM INDONESIA dan
ASOSIASI TEKNISI TELEPEHONE SELULER INDONESIA

GLOBAL TEHNIKA UTAMA RYANCELL adalah Panitia  UTAMA pada Acara ini

KELAS YANG SIAP SAAT INI :
  1. Kelas pagi     : Senin, Selasa, rabu, kamis                :  09:30 s/d 12:30
  2. Kelas siang   : senin, selasa, Rabu, kamis                : 13:00 s/d 17:00 ( 4 Jp )
  3. Kelas Malam : senin, selasa, rabu, kamis                 : 18.00 sampai dengan 21.30 ( minimal 4 peserta )
  4. kelas minggu : hanya di hari minggu                         : 10.00 s/d 17.00 ( minimal 4 peserta )
  5. kelas Spesial : Instruktur kami datang ketempat anda jam dan waktunya sesuai kesepakatan dengan lokasi ( Jakarta Timur, Bekasi )
Menerima Peserta Baru Setiap Hari
langsung datang dan isi formulir

untuk yang ingin punya keahlian untuk bekal hidup mandiri
membangun Usaha Mandiri
ingin bekerja/penyaluran kerja
monggo bergabung bersama kami
jangan sia siakan hidupmu karena kelamaan mikir
siapkan skill anda sebelum anda kena PHK
Siapkan Skill anda selagi anda masih SEHAT

Maksimal 15 X Pertemuan
Target Kami maksimal 15 x pertemuan anda sudah bisa service Handphone dan berwirausaha

1. Biaya Basic :3,9 JT ( Beserta Alat Hardware lengkap standar )

2. Biaya Tanpa Alat : 3.1 Jt (Hanya Modul dan Bahan Praktek di kelas )




Materi belajar buka di halaman berikutnya

Jaminan kami  sampai bisa,....
sampai bisa Service Handphone dan buka Usaha Mandiri


Jika ada materi yang belum dimengerti,  silahkan konsultasi dan datang langsung tanpa di batasi

Alat yang kami berikan kepada Peserta ( Di Bawa pulang )

Lihat daftarnya dibawah ini :
  1. Buku mudul panduan
  2. lembar kerja siswa praktek dan pengukuran
  3. os, Skema Jalur, Program software ponsel dari berbagai type merk
  4. Sertifikat pelatihan
Bahan Habis Pakai seperti  :
  1.  Timah pasta
  2.  Timah Gulung
  3.  Goot wick
  4.  Flux
  5.  Kabel Jumper
  6.  Mesin Hp ( latihan Menyolder )
Alat hardware seperti  :
  1.  Solder Uap
  2.  Solder Station
  3.  Power supply
  4.  Multitester Digital
  5.  Lampu service
  6.  pinset ( baja stenlis )
  7.  Stand solder Iron
  8.  Penjepit PCB
  9.  Tools Pembuka touscreen
  10.  obeng fullset
Persyaratan peserta

kami tidak menetapkan persyaratan khusus kepada calon peserta, karena menurut kami selama mempunyai kemauan yang kuat dan pantang menyerah kami jamin pasti bisa. hanya yang membedakan cepat atau lambat saja karena di teknis terapan yang diperlukan adalah pengalaman
  • Mengisi formulir pendaftaran  ( langsung di Tempat belajar atau dapat kami kirim melalui Watssapp/email )
  • copy KTP atau identitas lainnya ( dapat melalui watsapp )
  • Memberikan tanda jadi mengikuti Kelas Rp 100.000 ( ditransfer/atau datang langsung )
  • Mampu membaca dan menulis
  • Mempunyai etika sopan santun jujur dan bertanggung jawab
  • Menyiapkan pas photo 3 x4 = 4 lembar ( untuk sertifikat dan data base di asosiasi )
  • Keinginan belajar dari diri sendiri bukan paksaan dari orang lain
  • Menyiapkan Alat kerja LAPTOP ( windows 7 dan Hardisk External min 500gb )
Alur proses belajar


TARGET AHIR SETELAH BELAJAR
  1. usaha mandiri            : Kami siap membantu permodalan UKM PT Telkom Indonesia ( sesuai                                        persyaratan )
  2. Bekerja ( karyawan )  : Jaminan kerja jika anda lulus Uji Kompetensi
Jika target ahir anda Belajar hanya sekedar ingin tahu, atau coba2...
mendingan tidak usaha belajar bos,..
uang habis, waktu terbuang sia-sia, kepala pusing, hasil tidak ada.......

disini tempatnya orang yang ingin Mandiri Berwirausaha, berkarya, Bebas Menentukan Nasib sendiri, Menjadi Bos Untuk Diri Sendiri

Kami jamin 60 jam saja anda sudah bisa menghasilkan uang dari service Handphone... hanya 60 jam belajar saja.....kita buktikan...

BUKTIKAN....
TIDAK ADA DITEMPAT LAIN...

KAMI MEMBERIKAN TIPS DAN TRIK JITU  BERWIRAUSAHA BIDANG TEKNISI HANDPHONE


LANGSUNG DAFTAR DI  :
 ONLINE 24 JAM
Sms / WhatsApp

0813-9966-9995  CALL ONLY

Lokasi Belajar Jl. Dalang No.4 jembatan 6. rawalumbu Bekasi Timur
depan parkiran Motor Rumah Sakit umum Rawalumbu belakang KUA kecamatan Rawalumbu

GLOBAL TEHNIKA UTAMA/ RYAN CELL
081399669995

Search di google map : Rumah sakit Rawalumbu Jl. Dalang

Minggu, 07 Agustus 2016

Materi Belajar kelas Basic dan Menengah

Materi Belajar Untuk kelas Basic dan Menengah


No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
1
Membuka cesing ponsel
Praktek Membuka cesing dengan benar tidak terjadi lecet, patah dll

Tool pembuka cessing
Ponsel mati/ponsel yang akan di perbaiki
Cesing tidak lecet, patah, dll
Mengenal Bentuk Komponen ponsel
Wawasan Mengenal bentuk, Fungsi, Cara Kerja, ciri kerusakannya.
Komponen yang dapat dilepas tanpa menggunakan solder Uap harus dilepas

Tool pembuka cessing
Modul, Buku Tulis
Ponsel mati/ponsel yang akan di perbaiki
Mencatat fungsi dan ciri kerusakan komponen, Pemasangan komponen tidak miring, rapat sesuai standar, terhubung
Memasang kembali komponen ponsel
Praktek Merakit ulang ponsel yang telah dibuka dan memastikan ponsel tidak renggang, rapi, bersih, sesuai standar pabrikan

Tool pembuka cessing
Ponsel mati/ponsel yang akan di perbaiki
Cesing rapat sesuai standar pabrikan baut terpasang dengan benar
Materi ini dilakukan secara berulang ulang dengan type ponsel yang berbeda model atau tukar sesame peserta

No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
2
Menggunakan Avo Meter
Teori dan Praktek penggunaan alat
Avo meter Digital dan Analog
Ponsel mati/ponsel yang akan di perbaiki
Menggunakan avo yang sesuai saat mengukur DC & Ohm Digital atau Analog
Fungsi alat ukur dan bagian2 pada Avo meter digital & Analog
Teori fungsi alat dan cara penggunaan yang benar Definisi arus DC dan AC
Avo meter Digital dan Analog
Ponsel mati/ponsel yang akan di perbaiki
Penjabaran cara kerja arus DC dan AC
Cara megukur arus DC
Praktek melakukan pengukuran
      Baterai
        Adaptor ( Ponsel atau Laptop )
        Tegangan di Jalur Power On
           Tegangan di Konektor baterai ( Ponsel di cas tanpa Baterai )
           Tegangan di Keypad/Konektor Touscreen

Avo meter Digital dan Analog
Ponsel mati/ponsel yang akan di perbaiki
Praktek dengan menggunakan Avo Digital dan menulis nilai tegangan yang diukur
Cara Mengukur Arus AC
Praktek mengukur arus AC pada stop kontak arus dari PLN
Avo meter Digital dan Analog
Ponsel mati/ponsel yang akan di perbaiki
Menggunakan selector AC diatas 220 V untuk mengukur nya
Cara Mengukur Ohm
Praktek Mengukur
1.    Short tidaknya Jalur Tengangan
a.    Vbat
b.    Output Ic power
-          Jalur Power on
-          Keypad
-          Jalur Tegangan yang ke Emmc
-          Jalur Tegangan yang ke CPU
-          Jalur tegangan yang ke LCD
Avo meter Digital dan Analog
Ponsel mati/ponsel yang akan di perbaiki
Pemahaman Short

Pemahan jalur VBAT

Pemahaman tegangan Output Ic Power

Membuka Skema alur Proses tegangan Bekerja
Pemahaman tegangan DC dan cara kerjanya



2.    Mengukur Putus tidaknya jalur PAD ( Penghubung )
a.    Sim conektor
b.    Konektor Bateri
c.    Lcd Konektor
Avo meter Digital dan Analog
Ponsel mati/ponsel yang akan di perbaiki
Pemahaman jalur putus dan efeknya

Jalur putus dan solusinya

3.    Mengukur Nilai Komponen
a.    Speaker ear
b.    Speaker Buzzer
c.    Vibrator
d.    Led
e.    Mic

Avo meter Digital dan Analog
Ponsel mati/ponsel yang akan di perbaiki
Pengujin komponen memastikan layak pakai tidaknya berdasarkan nilai Ohm dan ciri lainnya
Cara Mengukur Ampere
4.    Melakukan pengukuran ampere ponsel untuk mengetahui nilai ampere konsumsi ampere

Avo meter Digital dan Analog
Ponsel mati/ponsel yang akan di perbaiki
Menguji Nilai ampere pada ponsel dengan Multitester digital dan analog
Materi ini dilakukan secara berulang sampai betul2 memaahami teknik pengukuran dan pengujian yang benar


No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
3
Membaca skematic Jalur
Teori pengetahuan symbol2 komponen Pemahaman Layout dan Skematic

Laptop, Skematic ponsel Tertentu
Mesin ponsel yang terdapat schematiknya
Mengetahui sombol dan nilai komponen dengan benar
Mengethui Nilai Tegangan Pada Jalur
-          LCD
-          GPS
-          Memory card
-          Emmc
Laptop
Skematic ponsel Tertentu
Avo Meter digital
Mesin ponsel yang terdapat schematiknya
Mampu mengukur Tegangan Pada Jalur LCD, GPS, Emmc dll dengan benar sesuai dengan nilai pada Schematicnya
Mengetahui Letak Penyambungan Jalur yang terputus
-          Sim card konektor no 1
-          Saklar power on jalur +
-          Konektor Cas Jalur No 1
Laptop
Skematic ponsel Tertentu
Avo analog Buzzer
Mesin ponsel yang terdapat schematiknya
Menentukan titik Jumper pada kutub Condensator, Resistor, diode Lilitan dll dengan benar  pada jalur Sim card no 1
Saklar power jalur +
Koncas pin 1

Materi ini dilakukan berulang2 sampai benar2 mengerti dan paham membaca rangkaian jalur dan mengukur tegangan berdasarkan skema



No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
4
Teknik Mensolder
Praktek cara melepas dan memasang komponen dengan solder uap dan solder analog dengan cara yang benar
Tool hardware
Mesin Ponsel latihan
Melakukan penyolderan dengan cara benar dan meminimalkan resiko kerusakan mesin setelah penyolderan
Melepas dan memasang sim conektor
Melepas sim conektor dengan solder uap dan memasang dengan solder manual
Tool hardware
Mesin Ponsel latihan
Melepas tidak boleh ada jalur putus pada pin mesin
Mesang harus presisi dan kuat
Melepas dan memasang carger konketor
Melepas sim conektor dengan solder uap dan memasang dengan solder manual
Tool hardware
Mesin Ponsel latihan
Melepas tidak boleh ada jalur putus pada pin mesin
Mesang harus presisi dan
kuat
Melpas dan memasang Soket LCD
Melepas sim conektor dengan solder uap dan memasang dengan solder manual
Tool hardware
Mesin Ponsel latihan
Melepas tidak boleh ada jalur putus pada pin mesin
Mesang harus presisi dan kuat
Melepas dan memasang Resistor
Melepas dengan uap memang dengan uap atau manual solder
Tool hardware
Mesin Ponsel latihan
Melepas tidak boleh ada jalur putus pada pin mesin
Mesang harus presisi dan kuat
Melepas dan memasang LCD dan Touscreen
Melepas dengan solder Uap memasang dan merekatkan dengan lem Lcd atau double Tips
Tool hardware
Mesin Ponsel latihan
Melepas lcd dan ts tidak boleh pecah atau retak

Pemasangan harus rapat dan rapi, kuat
Melepas dan mesang Flexible LCD, Camera dll
Melepas dengan manual memasang Dengan Manaual solder
Tool hardware
Mesin Ponsel latihan
Melepas tidak boleh ada jalur putus pada pin mesin
Mesang harus presisi dan kuat tidak ada jalur kiri kanan yang terhubung

Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
5
Melepas dan Memasang  IC BGA
Melepas, Membersihkan siswa timah, mencetak kaki, memasang ic dengan solder uap dan analog
Tool hardware
Mesin Ponsel latihan
Melepas tidak boleh ada jalur putus pada pin mesin
Mesang harus presisi sesui garis siku, tidak ada komponen sekitar berubah posisi karena tersenggol, ic dapat di goyang dan kembali kesemula saat di panaskan

Melepas dan Memasang Ic SMD
Melepas, Membersihkan siswa timah, memasang ic dengan solder uap dan analog
Tool hardware
Mesin Ponsel latihan
Melepas tidak ada jalur yang terlepas pada mesin memasang harus presisi sesui dengan kaki atas bawah tidak miring atau genjang, rapat pada mesin
Materi teknik menolder ini adalah skill atau keteramapilan yang di kendalikan oleh saraf motoric, dimana syaraf ini jika sering dilatih makan otot kita akan terbiasa dan terampil. Lakukan latihan teknik menyolder di rumah masing masih sampai betul2 mengerti cara menyolder yang benar



No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
6
Pemahaman tentang software perbaikan ponsel Tentang OS, Firmware, EEPROM, ROM, EMMC, RAM, Flashing, Unlock, Imei, Scurity code, QCN, Sertifikat, driver Chipset
Teori pemahaman definisi, cara kerja dan efek kerusakan secara software karena korupted
Buku panduan, Internet, Laptop, Flasdisk, buku tulis
File OS, driver, fle data yang diperlukan dalam perbaikan
Memahami fungsi dan maksud dari istilah istilah dalam perbaikan softare serta mengetaui efek kerusakan dari file tersebut
Menginstal Driver ponsel
Melakukan penginstalan driver pada laptop atau pc Masing2
Buku panduan, Internet, Laptop, Flasdisk, buku tulis
Kabel data ponsel
Driver all type chipset ponsel

Ponsel untuk membaca driver
Menginstal driver dan membaca driver apakah sudah terinstal atau belum pada pc dengan device Manager
Materi software ini merupakan kemampuan dalam mengopasikan computer merupakan acuan dasar dalam perbaikan software ponsel, untuk pengetahuan dan ketrampilan dalam mengoprasikan computer menjadi penentu dalam menguasai materi software


No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
7
Cara Penggunaan ODIN
Melakukan perbaikan dengan program Odin sesuai dengan versi odin pada type ponsel
Buku panduan, Internet, Laptop, Flasdisk, buku tulis
Kabel data ponsel,
Odin Semua Versi
ponsel uji coba software
OS ponsel data ponsel
Memasukan file dengan benar pada PIT, PDA, MODEM, CSC, Proses Dowonload MODE, flashing file pecahan dan satuan
Cara penggunaan Flash tool
Melakukan Perbaikan dengan program Flash toll
Buku panduan, Internet, Laptop, Flasdisk, buku tulis
Kabel data ponsel,
Flashtool semua versi
ponsel uji coba software
OS ponsel data ponsel
Measukan file Scater Loading, kolom Option, Menghubungakn dan menjalankan program flashing serta tombol melakukan read emmc Ram
Materi software ini merupakan kemampuan dalam mengopasikan computer merupakan acuan dasar dalam perbaikan software ponsel, untuk pengetahuan dan ketrampilan dalam mengoprasikan computer menjadi penentu dalam menguasai materi software posel tersebut



No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
8
Cara penggunaan Z3x
Cara menginstal Z3x pada pc dan Melakukan Perbaikan dengan Z3x dengan menjalankan fungsi menunya
Buku panduan, Internet, Laptop, Flasdisk, buku tulis
Kabel data ponsel,
Z3x Crack
ponsel uji coba software
OS ponsel data ponsel
Measukan file os, melkukan write imei, melakukan format/unlock dll
Cara penggunaan Octoplus
Cara menginstal Octoplus dan cara melakukan perbaikan dengan octoplus
Buku panduan, Internet, Laptop, Flasdisk, buku tulis
Kabel data ponsel,
Octoplus crack
ponsel uji coba software
OS ponsel data ponsel

Measukan file os, melkukan write imei, melakukan format/unlock dll
Materi software ini merupakan kemampuan dalam mengopasikan computer merupakan acuan dasar dalam perbaikan software ponsel, untuk pengetahuan dan ketrampilan dalam mengoprasikan computer menjadi penentu dalam menguasai materi software posel tersebut



No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
9
Evaluasi Materi dasar
Mengevaluasi materi dasar untuk persiapan masuk materi TrobleShooting
Semua alat di pergunakan
Semua bahan dipergunakan
Mampu mengalisa kerusakan dengan prosedur yang benar dimulai dari tanpa resiko sampai resiko paling berat

Kemampuan melepas dan memasang kesing, lcd TS menjadi paling Kritis dan harus di pastikan mampu

Evaluasi materi Dasar Wajib

No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
10
Study kasus Mati Total
Membedah langkah perbaikan ponsel Mati Total secara tuntas dengan metode UKUR dll
Full alat software Hardware
Ponsel yang akan di perbaiki
Mampu menganalisa mengukur dan memvonis dan mengeksekusi komponen yang Bermasalah
v  Mati short Vbat
v  Mati Ampere Stuck/gantung
v  Mati Ampere 0 tapi terdetek PC/bisa cas


No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
11
Study kasus Ponsel Hidup Bermasalah
Membedah kerusakan ponsel Hidup yng bermasalah
Full alat software Hardware
Ponsel yang akan di perbaiki
Mampu mengenal jenis kerusakan dan menentukan bagian kerusakan dengan benar.
Mampu melakukan perbaikan sesuai keluhan dengan benar
Kasus ponsel
v  Tidak bisa di charger
v  Tidak ada gambar ( Blang )tapi ada suara
v  Tampilan hanya Stuck dilogo saja
v  Inser sim card
v  Tidak ada Suara Audio

No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
12
Study kasus Ponsel Hidup Bermasalah


v  Signal Lemah
v  Signal Hilang Total
v  Baseband masalah

Membedah kerusakan ponsel Hidup yang bermasalah
Full alat software Hardware
Ponsel yang akan di perbaiki
v  Mampu membedakan ciri kerusakan software dan hardware dari kerusakan signal

No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
13
Study kasus Ponsel Hidup Bermasalah

v  Camera
v  GPS
v  Bluetooth bermasalah
Bedah kasus Dari Sisi Software dan dari sisi hardware
Full alat software Hardware
Ponsel yang akan di perbaiki
v  Mampu melakukan perbaikan dari sisi software dan dari sisi Hardware

No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
14
Study kasus Ponsel Hidup Bermasalah


v  Muncul tulisan error pada lcd

Membedah kerusakan ponsel Hidup yang bermasalah
Full alat software Hardware
Ponsel yang akan di perbaiki
v  Mampu membedakan ciri kerusakan software dan hardware dari kerusakan

No
Materi
Uraian Materi
Alat
Bahan
Titik Kritis Materi
15
Study kasus Ponsel Hidup Bermasalah


v  Emei Hilang

Membedah kerusakan ponsel Hidup yang bermasalah pada Emai
Full alat software Hardware
Ponsel yang akan di perbaiki
v  Mampu membedakan ciri kerusakan software dan hardware dari kerusakan Emai dan soluasinya
  • Materi Lanjutan Perbaikan EMMC dengan Menggunakan Tool Box Khusus
  • Specialis Iphone
LEMBAR KERJA UNIT KOMPETENSI

Lembar kerja
Unit Penggunaan alat ukur Power supply
Langkah kerja :
  1. Siapkan Alat ukur Power supply Digital dan Analog ( lakukan Kalibrasi Terlebih dahulu )
  2. Siapkan Ponsel yang akan menjadi Obyek Ukur ( Ponsel Lengkap )
  3. Siapkan tool pembuka kesing
  4. Tulis Hasil Pengukuran di kolom hasil Ukur
  5. Tulis kesimpulan hasil pengukuran pada Kolom Keterangan

NO
Item
Hasil Uji
Keterangan
1
Uji Konsumsi ampere ( Ponsel Mati ) berapa ampere?
……………………………

2
Uji Konsumsi Ampre ( Ponsel Hidup ) Berapa Ampere?
…………………………..

3
Inject tegangan jalur Short di jalur Vbat ( 4 Volt ) Komponen yang panas?



Dasar pemikiran tentang Short/ korslet/hubung singkat
……………..



Short Di jalur tegangan Vbat
Short di jalur Tegangan supplay ic Power ( Output Power ic

4
Inject Tegangan  jalur Short di Output tegangan Ic Power dengan nilai Inject 2.8 Volt Komponen yang panas?

( Lakukan Pengukuran tegangan input dengan Multitester jika berkurang atau hilang inject tegangan tersebt sesuai dengan nilainya )


5

Kejut Baterai
Nilai Sebelum Kejut Baterai?...........

…………………….V

Setelah kejut Baterai?.........
…………………….V


Lembar kerja
Unit  Penggunaan alat dan Bahan
Langkah kerja :
  1. Siapkan alat dan bahan
  2. Siapkan Ponsel yang akan menjadi Obyek Ukur ( Ponsel Lengkap )
  3. Siapkan tool pembuka kesing

No
Item
Tugas Observasi Praktek
Nilai
Obyek observasi
Hasil Praktek
Di isi instruktur
1
Solder Uap
Mengatur Udara
Mengatur panas untuk melapas Komponen

Melepas Ic BGA
1
2
3
4
5
6






Mencetak Kaki Ic BGA






Memasang Ic BGA






Melepas dan memasang Resistor






Melepas Soket/konektor






Mengatur panas
Mengatur Udara Melepas Touscreen LCD

Melepas lcd dan taouscreen
1
2
3
4
5
6






2
Solder Station
Periksa mata solder kelayakan pakai

Periksa panas mata solder yang siap pakai
( Kondisi Mata Solder )

Menyolder melubangi kaki konektor cas di PCB






Melepas dan memasng LCD yang tersolder di PCB






Memasang konektor cas






Menjumper
R ke R





R ke Kaki Soket





3
Goot wick
Periksa Goot wick yang layak pakai

Mengisap Timah di Kaki Soket/konektor





Menghisap Timah sisa kaki ic BGA di PCB



`

4
Plat BGA
Periksa Plat layak pakai tidaknya

Bersih dan tidak melengkung

Pilih diameter yang sesuai untuk kaki ic

Memasang ic pada plat dan kaki ic muncul semua pada lubang plat

5
Obeng set
Memilih jenis mata obeng yang sesuai dengan type baut ponsel


Membuka baut ponsel

6
Tools pembuka cesing
Pilih tools yang sesuai untuk membuka cesing

Membuka cesing dengan tools yang tepat tanpa merusak kondisi cesing/lecet/pecah,






7
Menggunakan alat dan bahan dengan mengutamakan K3

1
2
3
4
5
6
8
9
10
11










Pemiliharaan alat dan bahan setelah di gunakan

1
2
3
4
5
6
7
8
9
10











Lembar kerja
Unit Penggunaan alat ukur MULTITESTER
Langkah kerja :
1.       Siapkan Alat ukur Multitester Digital dan Analog ( lakukan Kalibrasi Terlebih dahulu )
2.       Siapkan Ponsel yang akan menjadi Obyek Ukur ( Ponsel Lengkap )
3.       Siapkan tool pembuka kesing
4.       Siapkan Adaptor
5.       Tulis Hasil Pengukuran di kolom hasil Ukur
6.       Tulis kesimpulan hasil pengukuran pada Kolom Keterangan
NO
Item
Hasil Ukur
Standar
Keterangan dan tindakan
1
Periksa Nilai Baterai
( Nilai DC )
…………………….
3.7 V sd 4.2

2
Cek Short tidaknya mesin
( komponen diJalur Vbat )
……………………..
Tidk boleh short

3
Cek Jalur sim card ( Putus Tidaknya )

Bisa juga gunakan Digital catat nilai Ohm nya disetiap pin yang diukur
Pin :
1…………………..
2…………………..
3…………………..
4…………………..
5…………………..
6…………………..

Tidak Boleh Putus

4
Cek Jalur Ear Speaker
( Putus Tidaknya )
Jalur :
(+)………………
(- )………………..

Tidak Boleh Putus

5
Cek Jalur Vibrator ( Putus Tidaknya )
Jalur :
( + )……………….
( - )………………...

Tidak Boleh Putus

6
Cek Jalur BSI konektor Baterai ( Putus Tidaknya )

………………………
Tidak Boleh Putus

7
Cek Jalur + KOnektor Baterai Putus Tidaknya

………………………
Tidak Boleh Putus

8
Cek ear Speaker ( Nilainya )
………………ohm
Tidak Boleh Putus

9
Cek Buzer/speaker ( NIlainya )


……………….ohm

Ohm

10
Cek Vibrator  ( Getar Tidaknya )

…………………….

getar

11
Cek Led ( Hidup Tidaknya )

………………………
Menyala

12
Cek Mic ( Nilainya )


………………ohm


13
Cek Saklar On off
( Fungsi Tidak nya )

……………………..
Ditekan Terhubung

16
Cek Short Tidaknya Jalur Vbus + carger konektor

………………………
Tidk boleh short

17
Cek Short tidaknya jalur (+) On off

……………………..
Tidk boleh short

18
Cek tegangan  konektor baterai (+) input baterai (hp di cas tanpa baterai) berapa Tegangannya?

………………….V


19
Cek Tegangan di Vbus Charger ( ponsel di carger  tanpa baterai )

………………….V
5 Volt

20
Cek Tegangan  jalur BSI berapa Tegangannya?

………………….V


21
Cek Tegangan Jalur + Tombol on off Berapa Tegangannya?

…………………V
2.5 sd 3.6 v

22
Cek Tegangan  jalur Volume up Berapa Tegangannya?

…………………V
1.2 sd 2.8 v


Note  : Standar Nilai setap ponsel berbeda acuan lakukan pembanding dengan type lainya
Gunakan multitester yang analog dan digital
Mengukur jalur : Gunakan analog
Mengukur Short : Gunakan analog
Mengukur Nilai komponen  : Gunakan digital
Mengukur Nilai Tegangan DC : Gunakan DigitaL



5 UNIT KOMPETENSI BASIC
10 UNIT KOMPETENSI KHUSUS YANG AKAN ANDA PELAJARI

Terbanyak Dikunjungi

STUDY MEMBANGUN BISNIS

AFTA 2015,....? adalah perdagangan Bebas...dimana Masyarakat Asean boleh membangun Usaha dan bekerja di Negara Asean termasuk Indonesia, Maka secara otomastis persaingan yang ketat dan kompetitf dibidangnya membuat kita harus mampu menjadi sumber daya manusia yang mempunyai kompetensi handal. untuk itu kami hadir dengan belajar membangun bisnis ( wirausaha ) yang harus dimulai sedini mungkin disini mempelajari teknik skill, jaringan mitra bisnis, strategi membangun usaha, permodalan " pinjamaan tanpa bunga", system keuangan, menjadi usahawan mandiri. jangan ragu mari BERGABUNG,....

LPK Global Tehnika utama :

Kelas Private Khusus :
Jl. Dalang no 4 Rawalumbu Bekasi Timur ( samping Rs Rawalumbu depan parkir Motor jembatan 6 )

LPK. Global Thnika Utama kerjasama Kami PT. Telkom Indonesia-BLK Pasarebo- P2KGK Jakarta Timur-Asosiasi Teknisi Telephone Selular Indonesia

Berita yang terbanyak dikunjungi
